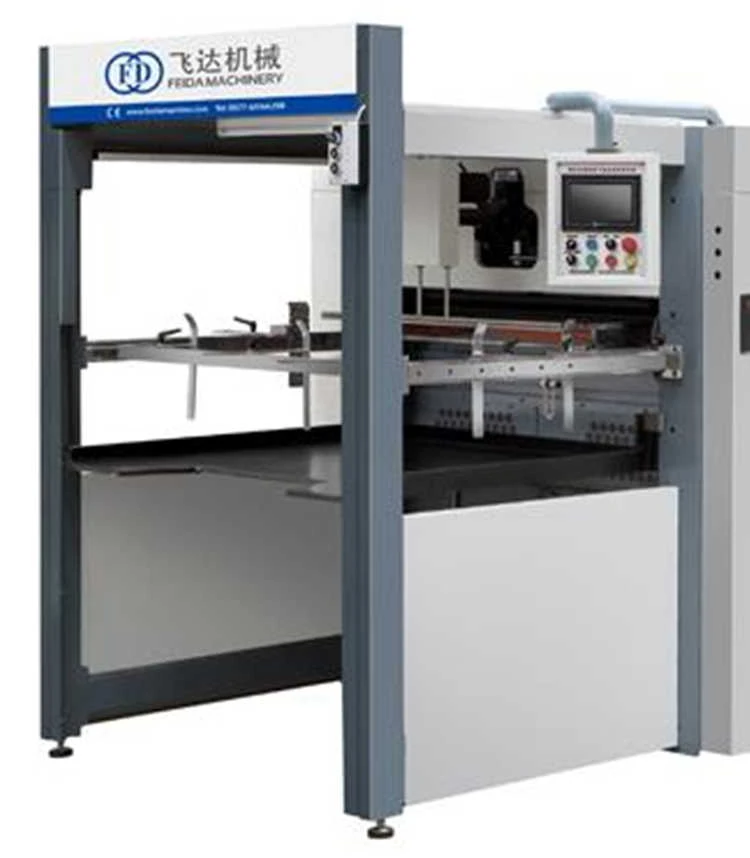

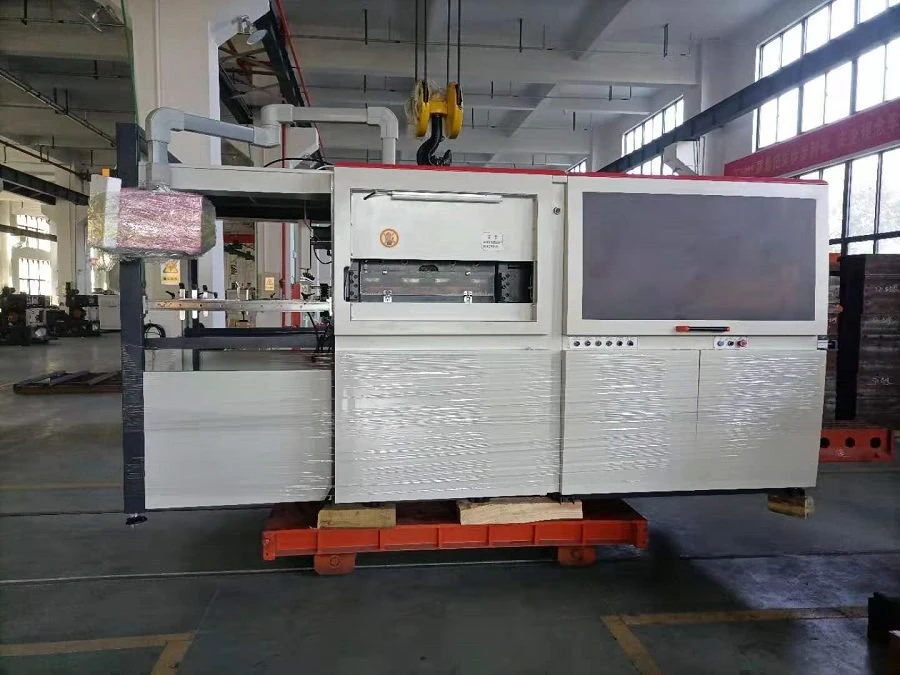

Introduktion

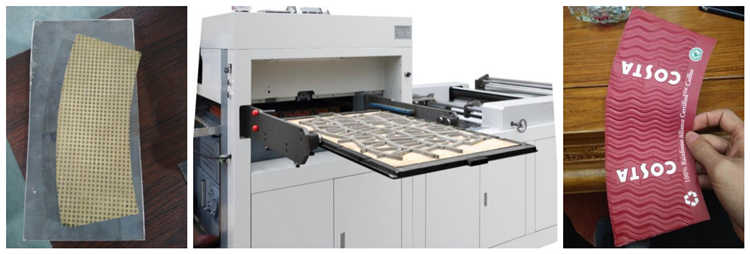

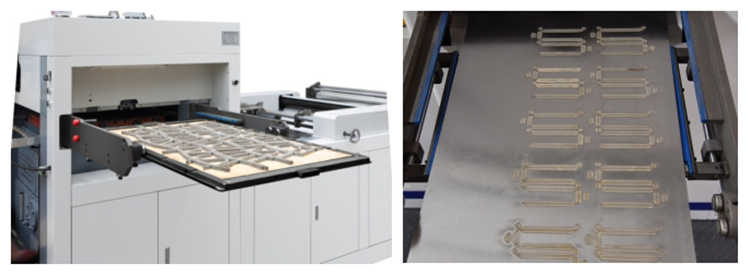

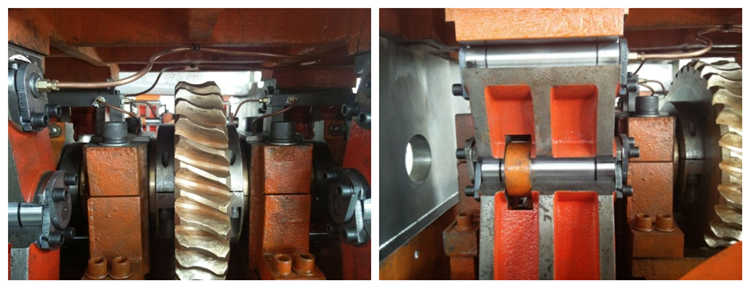

Indentation Line Cutting Machine kan bruges til produktion af produktemballage såsom kartoner, snackkasser og mælkekasser, fordi den kan skære alle slags papirprodukter og også lave fordybningslinjer af papir. Den anvender et tvunget smøresystem for at sikre regelmæssig tilførsel af hoveddrevolie, hvilket reducerer friktionen og forlænger maskinens levetid. Samtidig kan produktet automatisk skrælle affaldspapiret af, hvilket i høj grad forbedrer produktionseffektiviteten. Det færdige produkt sænkes automatisk ved hjælp af den solide induktionskontakt, så der er ingen grund til at tage papir manuelt under hele udstansningsprocessen. Dette produkt er det foretrukne valg for leverandører, der ønsker at øge produktionen og reducere omkostningerne.
Funktioner
1. Indentation Line Cutting Machine kan opnå nøjagtig skæring, mens den kører med høj hastighed, og den vil ikke producere stor støj på samme tid. Det er meget venligt over for driftsmiljøet.
2. Vores produkter er udstyret med filtre, så kvaliteten af smøreolie kan kontrolleres.
3. Sikkerhedssystemet kan give en alarm og stoppe driften af maskinen, når råmaterialet er opbrugt, og kan også lukke maskinen ned, når maskinen er overbelastet for at forbedre sikkerheden.

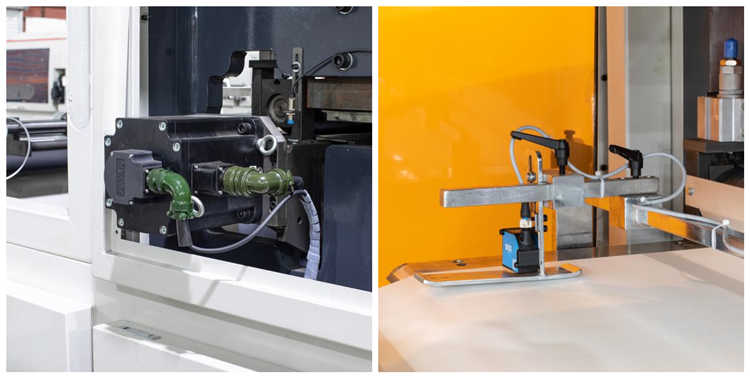

4. Operatøren kan nøjagtigt kontrollere udstansningspositionen og produktstørrelsen gennem det fotoelektriske system og computerkontrolsystemet.
Teknisk specifikation
Model | FD-1200X640 |
Max skæreareal | 1170mmx600mm |
Skærepræcision | ±0.15 mm |
Papir gram vægt | 120-600g/㎡ |
Produktionskapacitet | 160-200gange/min |
Krav til lufttryk | 0.5Mpa |
Lufttrykforbrug | 0.25m³/min |
Max skæretryk | 300T |
Vægt | 11T |
Max rullediameter | 1600 mm |

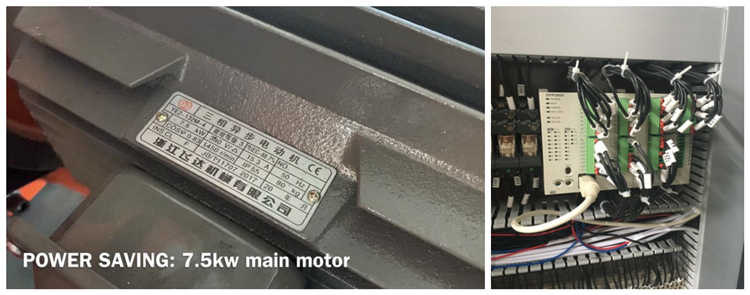

Samlet kraft | 12KW |
Dimension | 6500x2800x2000 |
Bemærkninger:
1. Prisperiode: FOB ningbo/shanghai havn, Kina
2) Betalingsperiode: TT (30 procent depositum, resten 70 procent før levering).
3) Leveringstid: 90 hverdage efter modtagelse af depositum
4) Eftersalgsservice:
1.Reservedelsgaranti i et år fra installationsdatoen.
2.Send teknikeren til installation og træning. Køber afholder omkostningerne (rundbilletter, indkvartering og godtgørelse på 100 USD pr. dag).
5) Certifikat: CE, ISO

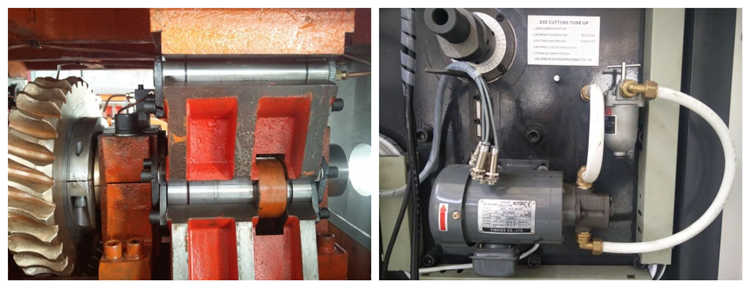

Smør katione
Alarm for papirblokering: alarmsystemet får maskinen til at stoppe, når papirfremføringen blokeres.

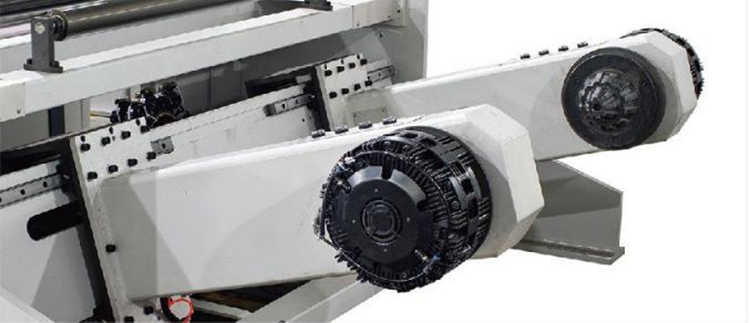

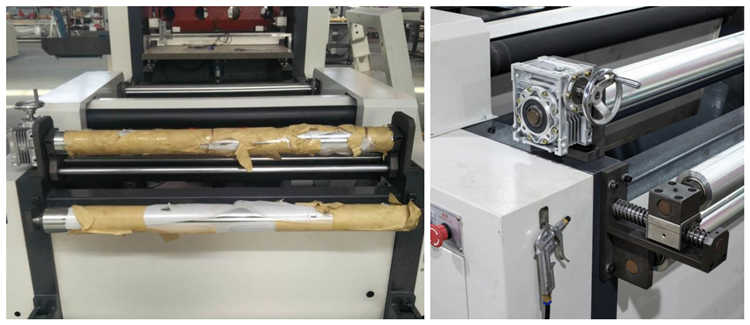

Foderenhed: Foderenhed: Adopterer pneumatisk og hydraulisk akselløs, den kunne understøtte 3'', 6'', 12''. Max rullepapir diameter 1,6m.

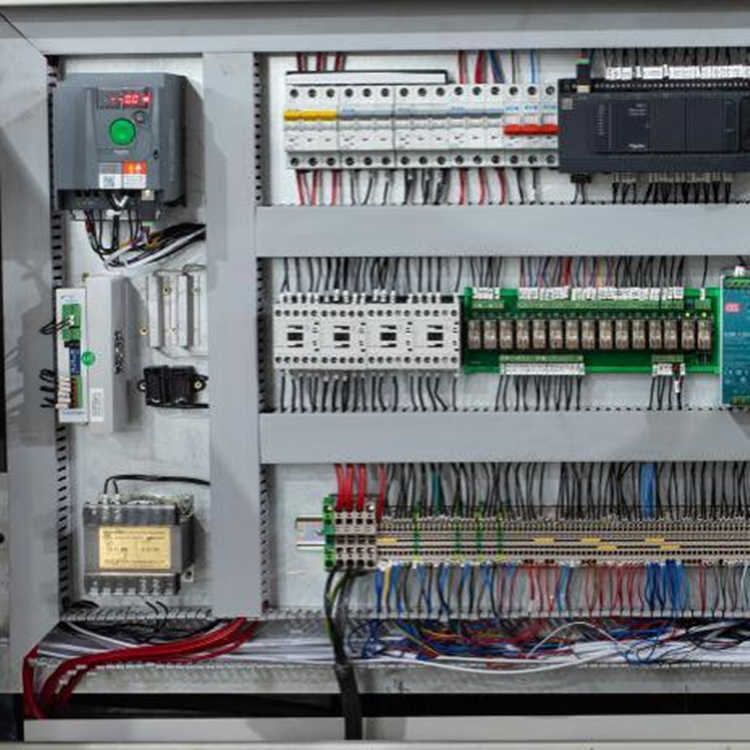

Elektrisk konfiguration
| Stepmotor | Schneider |
Trykjusteringsmotor | Taiwan |
Servo driver | Schneider |
Farvesensor | Syg |
PLC | Schneider |
Frekvensomformer | Schneider |
Alle andre elektriske dele | Schneider |

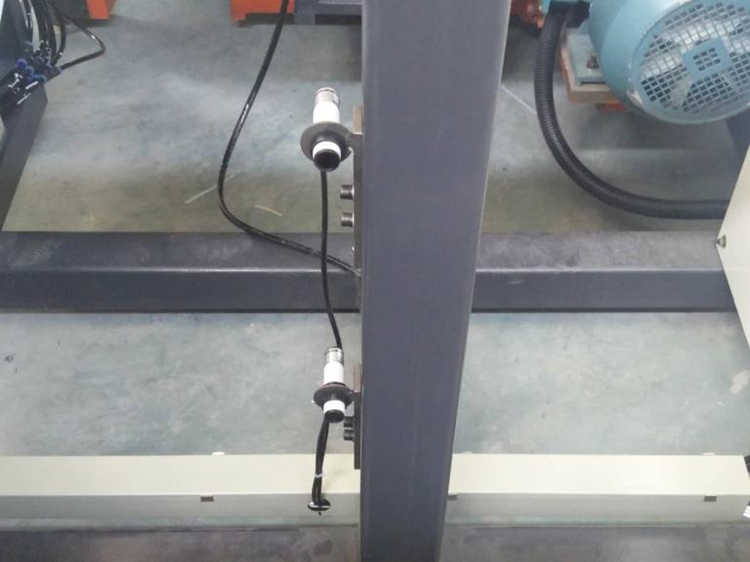

Fotoelektrisk afbryder | Leuze |
Hovedluftcylinder | AirTAC |
Magnetventil og andre dele | AirTAC |

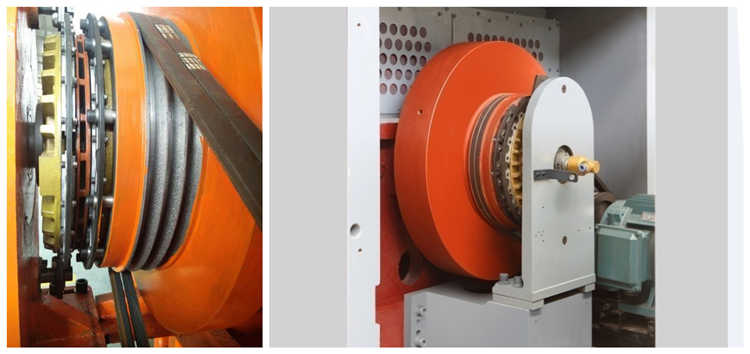

Pneumatisk kobling | Kina |
Hovedlejer | Tyskland |
Sikkerhedsdriftsprocedurer
1. Værkstedsudstyrslayoutet ved brug af Indentation Line Cutting Machine skal være rimeligt, vejbanen skal være flad, og passagen skal være frigjort.
2. Installationsretningen skal være befordrende for sikker drift, med operatøren vendt mod væggen, og den mindste nettoafstand fra de omkringliggende bygninger og faciliteter bør ikke være mindre end 0.8m.
3. Maskinens placering skal opfylde stedets betingelser for vertikale løft og vedligeholdelsesoperationer.
4. Metalkappen på motoren og maskinens elektriske kontrolboks skal have god nul- eller jordingsbeskyttelse.
5. Udsatte ledninger skal beskyttes af en beskyttelsesmuffe, og ledninger med forskellige spændinger skal bruge deres egne muffer.
6. Brugerenheden opretter en sikkerhedsteknisk fil for maskinen og registrerer sikkerhedsproduktionssituationen.
7. Operatører bør gennemføre sikkerhedsuddannelse og professionel teknisk træning.
8. Det er strengt forbudt at betjene arbejdere i sammenhængende skift, og der bør ikke være mindre end 2 personer, når det er nødvendigt at tilføje point til en enkelt maskine.
9. Operatører skal bære tætsiddende overalls og bruge specielle gummifingerbetræk.
10. Betjeningshøjden skal være således, at operatøren ikke tæer eller bøjer, når han står og arbejder.
11. Denne maskine skal være udstyret med en håndbeskyttelsesanordning eller en pressestangsbeskyttelse på trykrammen.
12. De mekaniske og elektriske beskyttelses- og koblingsanordninger underkastes særlige eftersyn mindst en gang hver anden arbejdsdag. Der er tre typer eftersyn: Udseende, interiør og drift.
13. Beskyttelsesdækslet, der midlertidigt åbnes på grund af inspektionen, skal retableres og strammes i tide, før det kan betjenes efter afslutningen af hvert inspektionsarbejde.
14. Før idriftsættelsen skal beskyttelsesanordningen accepteres af udstyrsforvaltningsafdelingen og sikkerhedsteknologiafdelingen i overensstemmelse med denne standard. Efter bestået accept kan testen gennemføres.
15. Før driften af apparatet skal operatøren kontrollere udstyret og sikkerhedsanordningerne uden belastning. Produktion kan kun udføres, når hver dels ydeevne er normal.
16. Når der er unormale forhold i beskyttelsesanordningerne og andre større komponenter under drift, som bringer den personlige sikkerhed i fare, bør de stoppe og rapportere til lederen. Ingen må producere, før fejlen er elimineret.
17. Det er strengt forbudt at gribe og gribe under drift. Det er ikke tilladt at genopfylde eller tage papir fra begge sider af enheden.
18. Personale, der reparerer, vedligeholder og inspicerer skæremaskiner med indrykningslinje, bør være bekendt med udstyret og denne standard og overholde kravene i denne standard.
